Jak geodeta wyznacza budynek i przyłącza, a potem zamyka inwestycję dokumentacją powykonawczą

Inwestor odbiera wymarzony projekt domu jednorodzinnego, który na papierze wygląda idealnie. Dokumentacja techniczna to jednak tylko teoria, dopóki nie zostanie precyzyjnie zderzona z rzeczywistością na placu budowy. Działka w Dobrym Mieście czy w dowolnej innej lokalizacji zawsze kryje własne uwarunkowania przestrzenne, spadki terenu oraz niewidoczne gołym okiem granice prawne. To właśnie geodeta porządkuje koncepcję architektoniczną z realnym terenem i przebiegiem planowanych robót. Zanim na plac wjedzie ciężki sprzęt, konieczne jest wyznaczenie fizycznych ram inwestycji. Bez tego kroku nawet najlepiej zaprojektowany obiekt może naruszyć strefy ochronne lub przekroczyć nieprzekraczalne linie zabudowy.

Przeniesienie projektu na grunt i ustalenie osi referencyjnych

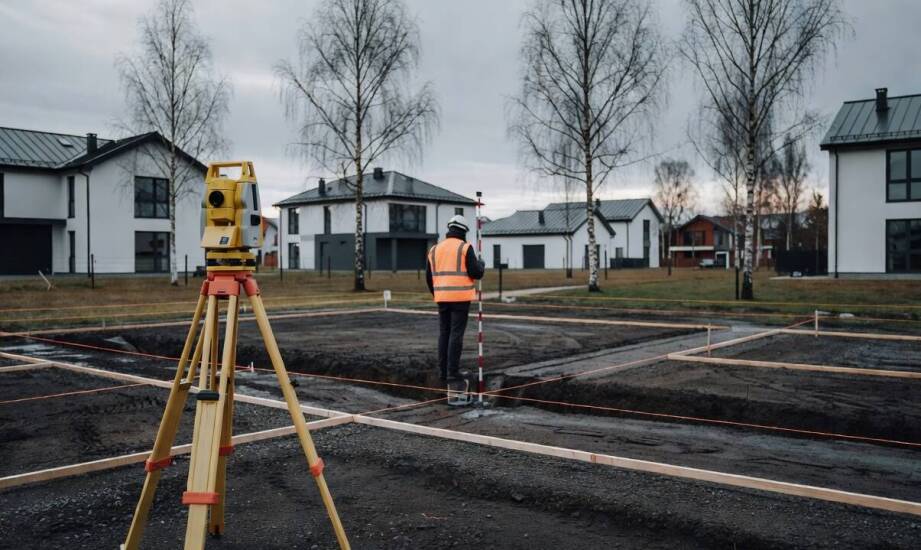

Pierwszy wyjazd specjalisty na działkę rozpoczyna proces transformacji rysunku w fizyczny obiekt budowlany. Główne zadanie polega na przeniesieniu rzutów fundamentów na rzeczywisty grunt. Osiąga się to poprzez wyznaczenie głównych osi konstrukcyjnych budynku oraz ustalenie skrajnych punktów narożnych w odniesieniu do państwowej osnowy geodezyjnej. Procedura ta gwarantuje, że ściany nośne powstaną dokładnie w miejscach przewidzianych przez architekta.

Przed fizycznym rozpoczęciem pomiarów specjalista musi otrzymać komplet dokumentów. Wymagany jest zatwierdzony projekt budowlany zawierający precyzyjne współrzędne, aktualny numer działki ewidencyjnej oraz mapa do celów projektowych. Posiadając te informacje, można właściwie zaplanować bazę pomiarową. Wizyta geodety na wczesnym etapie pozwala wyłapać ewentualne rozbieżności pomiędzy stanem prawnym nieruchomości a faktycznym ukształtowaniem terenu.

Podczas wytyczania weryfikowana jest także zgodność projektu z istniejącymi elementami infrastruktury technicznej. Należy bezwzględnie upewnić się, że przyszły wykop nie uszkodzi podziemnych sieci wodociągowych, gazowych czy energetycznych. Wykorzystanie odbiorników satelitarnych GPS RTK pozwala na osiągnięcie dokładności rzędu zaledwie kilku milimetrów, co eliminuje ryzyko błędów już w fazie robót ziemnych.

Etapowanie prac przy wyznaczaniu budynku i przyłączy

Harmonogram procesu inwestycyjnego wymusza podział prac pomiarowych na odrębne etapy realizacyjne. Budynek oraz prowadzące do niego przyłącza wytycza się jako dwa zupełnie niezależne zadania. Wynika to z faktu, że poszczególne elementy układu pracują na różnych etapach budowy i podlegają innym wykonawcom.

Wyznaczanie bryły głównej odbywa się przed zalaniem ław fundamentowych. Wykonawca stanu surowego potrzebuje wyraźnych wytycznych przestrzennych, aby ustawić deskowanie i przygotować zbrojenie. Przyłącza infrastrukturalne realizuje się natomiast znacznie później, zazwyczaj po zamknięciu prac fundamentowych i częściowym wykonaniu makroniwelacji działki.

Wyodrębnienie tych procesów chroni punkty pomiarowe przed zniszczeniem. Paliki wyznaczające trasę wodociągu lub kabla energetycznego mogłyby zostać łatwo uszkodzone przez koparki pracujące przy głównym wykopie. Osobne tyczenie pozwala również na płynne uzgodnienia z lokalnymi dostawcami mediów, którzy często wymagają obecności na placu budowy podczas fizycznego prowadzenia instalacji w gruncie.

Inwentaryzacja powykonawcza jako zamknięcie cyklu inwestycyjnego

Zakończenie fizycznych robót budowlanych nie oznacza końca formalności niezbędnych do legalnego użytkowania obiektu. Cały proces musi zostać zwieńczony odpowiednimi pomiarami, które tworzą cyfrowy i papierowy ślad inwestycji w ewidencji państwowej. Celem tego etapu jest stworzenie dokładnej mapy inwentaryzacyjnej, potwierdzającej zgodność zrealizowanych prac z pierwotnym pozwoleniem na budowę.

Zmierzenie faktycznego położenia gotowego obiektu ma szczególne znaczenie w przypadku gęstej zabudowy miejskiej. Jeśli nowa kubatura sąsiaduje bezpośrednio z istniejącymi budynkami i rozwiniętą siecią podziemną, precyzja pomiaru decyduje o bezpieczeństwie całej strefy. Firma MIEDZA Usługi Geodezyjne w swojej codziennej praktyce na terenie województwa warmińsko-mazurskiego wykorzystuje do tego celu tachimetry robotyczne oraz skanowanie laserowe 3D. Narzędzia te pozwalają na odwzorowanie skomplikowanej geometrii z zachowaniem najwyższych standardów branżowych.

Ostatnim krokiem jest zestawienie wszystkich zebranych parametrów w spójną dokumentację końcową. Należy w niej ująć rzędne wysokościowe, rzuty narożników oraz przebieg przyłączy zasypanych już warstwą ziemi. Kompletny operat techniczny trafia ostatecznie do odpowiedniego ośrodka dokumentacji, stając się podstawą do oficjalnego odbioru budynku przez nadzór budowlany i zaktualizowania wpisów w księgach wieczystych.
